Het selecteren van een hogedrukfiltersysteem is niet simpelweg een kwestie van kiezen voor een behuizing met een hogere drukwaarde. Druk en stroom beïnvloeden rechtstreeks de filtratie-efficiëntie, drukval, levensduur van het element en de stabiliteit van stroomafwaartse apparatuur. Een filter dat goed presteert onder één bedrijfsomstandigheden kan overmatige weerstand veroorzaken wanneer het debiet toeneemt of wanneer de werkdruk verandert.
Om deze reden moet de filterselectie beginnen met de feitelijke bedrijfsomstandigheden en niet met de nominale specificaties van de apparatuur. Werkdruk, maximale druk, stroomvraag, vloeistofkarakteristieken, filtratieprecisie, temperatuur en toelaatbare drukval moeten allemaal samen worden bekeken. Deze aanpak zorgt ervoor dat het geselecteerde filter stabiele prestaties kan behouden zonder onnodige energieverliezen te veroorzaken.

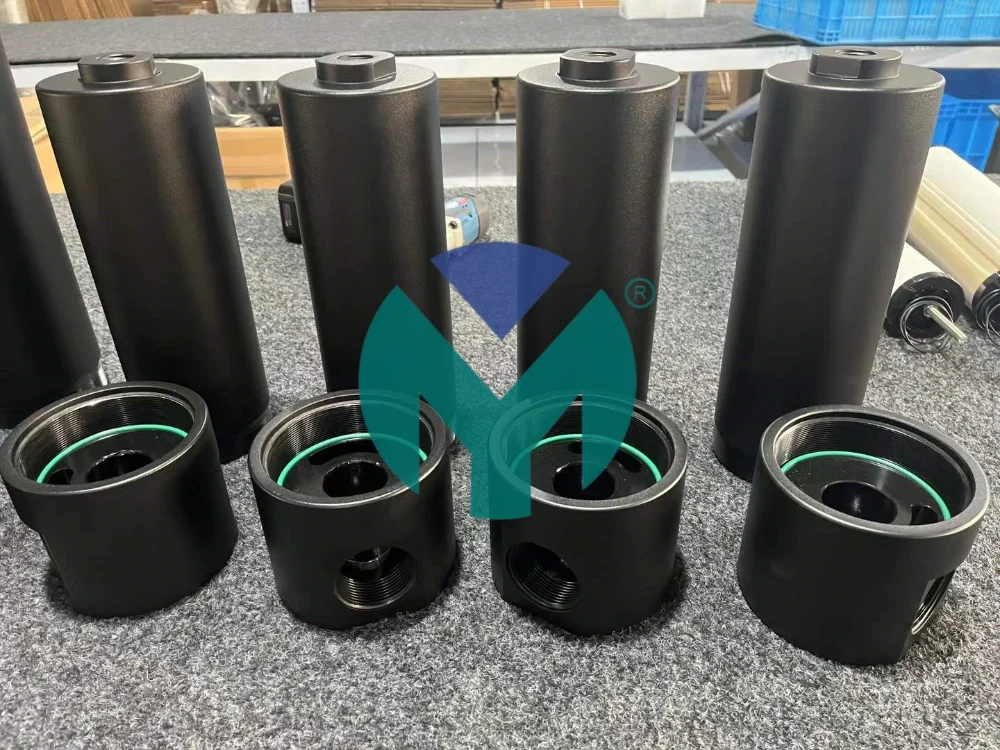

Een hogedrukfilter is ontworpen om deeltjes, olieaerosolen, vocht of andere verontreinigingen te verwijderen, terwijl de mechanische integriteit onder verhoogde druk behouden blijft. De behuizing moet bestand zijn tegen de druk die wordt gegenereerd door het gecomprimeerde medium, terwijl het filterelement zijn structuur moet behouden als verontreinigingen zich ophopen.
Druk alleen bepaalt echter niet de filtratieprestatie. De stroomsnelheid heeft ook invloed op het gedrag van het medium in de behuizing. Als de stroom te hoog is voor het beschikbare filteroppervlak, kan de drukval snel toenemen. Als het filter zonder duidelijke reden te groot is, kunnen de initiële investerings- en vervangingskosten onnodig hoog worden.
Een praktische keuze vraagt dus om een balans tussen drukcapaciteit en bruikbare doorstroomcapaciteit . Het filter moet voldoende structurele sterkte hebben voor de werkdruk en tegelijkertijd voldoende effectief filtratieoppervlak bieden voor de vereiste stroomsnelheid.
De eerste stap is het identificeren van de normale werkdruk en de hoogste druk die tijdens bedrijf kan optreden. De geselecteerde behuizing moet niet alleen overeenkomen met de normale druk; het moet een passende veiligheidsmarge bieden voor drukschommelingen en bedrijfsomstandigheden.
Er moet ook rekening worden gehouden met de temperatuur, omdat hogere temperaturen de materiaalsterkte, de afdichtingsprestaties en de eigenschappen van het gecomprimeerde medium kunnen beïnvloeden. Bij veeleisende toepassingen moeten behuizingsmateriaal, afdichtingsmateriaal, aansluitontwerp en interne constructie worden beoordeeld als een compleet geheel in plaats van als afzonderlijke componenten.
Het debiet is een van de belangrijkste factoren bij het dimensioneren van een industrieel hogedrukfilter . Een filterelement heeft voldoende oppervlak nodig om het vereiste volume lucht of gas zonder al te veel weerstand door te laten. Wanneer de werkelijke stroom de aanbevolen capaciteit overschrijdt, kan het drukverschil stijgen en kunnen de filtratieprestaties minder stabiel worden.
Vooral de relatie tussen stroming en drukval is belangrijk. Naarmate de stroming toeneemt, neemt de weerstand over het filter doorgaans ook toe. Daarom kan het selecteren van een filter alleen op basis van de leidingdiameter of verbindingsgrootte onnauwkeurige resultaten opleveren.
| Selectiefactor | Wat te controleren | Waarom het ertoe doet |
|---|---|---|
| Werkdruk | Normale en piekdruk | Voorkomt drukgerelateerde schade |
| Stroomsnelheid | Gemiddelde en maximale vraag | Bepaalt de filtratiecapaciteit |
| Drukval | Initiële en toegestane drukverschil | Beheerst energieverlies |
| Filtratiewaarde | Vereiste verwijdering van deeltjes of olie | Beschermt stroomafwaartse apparatuur |
| Temperatuur | Normale en piektemperatuur | Beïnvloedt afdichtingen en materialen |
| Compatibiliteit met vloeistoffen | Lucht, gas of procesmedium | Voorkomt materiaaldegradatie |
| Onderhoud | Toegankelijkheid van elementvervanging | Ondersteunt langdurig gebruik |
Bij de eerste aanschaf wordt de drukval vaak over het hoofd gezien, omdat een filter alleen al op basis van de drukwaarde geschikt kan lijken. In de praktijk kan een te hoog drukverschil echter de werklast van de compressor verhogen en de efficiëntie van de totale persluchtinstallatie verminderen.
Een goed geselecteerd hogedrukluchtfilter moet de vereiste filtratieprecisie bieden en tegelijkertijd de weerstand binnen een acceptabel bereik houden. Filtermedia, plooi- of vezelstructuur, effectief filtratiegebied, geometrie van de behuizing en de belasting van verontreinigingen hebben allemaal invloed op het drukverlies.
Naarmate het element verontreinigende stoffen opvangt, neemt de weerstand normaal gesproken toe. Het monitoren van het drukverschil kan daarom nuttige informatie opleveren over de toestand van het element. Er wordt een geleidelijke stijging verwacht, terwijl een ongewoon snelle stijging kan duiden op overmatige vervuiling, een te klein filter, ongeschikte media of abnormale bedrijfsomstandigheden.
Een ander belangrijk onderdeel van de selectie van hogedrukfilters is het bepalen hoe schoon het gecomprimeerde medium daadwerkelijk moet zijn. Het selecteren van een extreem fijne filtratiewaarde voor elke toepassing kan het drukverlies en de onderhoudsvereisten verhogen zonder betekenisvolle operationele voordelen te bieden.
Het filtratieniveau moet in plaats daarvan overeenkomen met de gevoeligheid van de stroomafwaartse apparatuur en de vereiste lucht- of gaskwaliteit. Precisie pneumatische componenten, instrumentatie, farmaceutische verwerking, voedselproductie en elektronicaproductie vereisen mogelijk een strengere contaminatiecontrole dan algemene industriële toepassingen.
Om deze reden moet hogedrukpersluchtfiltratie worden ontworpen rond de uiteindelijke toepassing in plaats van alleen op filtratieprecisie. Het doel is om de verontreinigingen te verwijderen die een reëel operationeel risico vormen, terwijl de juiste stroom- en drukkarakteristieken behouden blijven.
Twee filters met vergelijkbare nominale filtratiewaarden kunnen zich tijdens feitelijk gebruik anders gedragen, omdat hun mediastructuren en vuilopnamecapaciteiten niet identiek zijn. Contaminantconcentratie, deeltjeskarakteristieken, oliegehalte en vochtniveau kunnen allemaal van invloed zijn op hoe snel het element wordt belast.
Een geschikt filter moet daarom niet alleen initiële filtratieprestaties leveren, maar ook een stabiele werking hebben naarmate de verontreiniging zich ophoopt. Dit is vooral belangrijk bij toepassingen met continu gebruik, waarbij frequente vervanging van elementen de onderhoudskosten kan verhogen en de productie kan onderbreken.
Het verbindingsontwerp is een andere overweging bij het integreren van een hogedrukfiltersysteem in een bestaande pijpleiding. De verbinding moet compatibel zijn met de pijpleidinggrootte, drukomstandigheden, installatierichting, beschikbare ruimte en onderhoudsvereisten.
Slecht op elkaar afgestemde verbindingen kunnen onnodige stromingsweerstand veroorzaken of de vervanging van elementen bemoeilijken. Vóór de aankoop moet rekening worden gehouden met de installatieruimte, vooral als filters dicht bij kleppen, compressoren, ontvangers of andere behandelingsapparatuur worden geplaatst.
Het filter moet ook worden geïnstalleerd op een plaats die veilige inspectie en onderhoud mogelijk maakt. Een goede afvoer en condensaatbeheer kunnen nodig zijn als het gecomprimeerde medium vocht of vloeibare verontreinigingen bevat.
Een gestructureerd selectieproces kan het risico verkleinen dat u een filter kiest op basis van onvolledige informatie. Begin met het registreren van de normale werkdruk en de maximale werkdruk , gevolgd door het gemiddelde en piekdebiet. Identificeer vervolgens de vereiste filtratieprecisie en het type verontreinigingen dat moet worden verwijderd.
De volgende fase is het evalueren van de toegestane drukval en de verwachte elementbelasting. Vervolgens moeten de materiaalcompatibiliteit en de temperatuur worden gecontroleerd, gevolgd door de aansluitvereisten en de toegankelijkheid voor onderhoud. Deze volgorde maakt het gemakkelijker om verschillende filtratieoplossingen onder gelijkwaardige bedrijfsomstandigheden te vergelijken.
Voor veeleisende toepassingen moet bij de technische selectie ook rekening worden gehouden met daadwerkelijke bedrijfsfluctuaties, in plaats van uitsluitend te vertrouwen op ideale laboratoriumomstandigheden. Een filter dat voldoende capaciteit heeft bij een gemiddeld debiet, presteert mogelijk niet even goed tijdens piekvraag.
Het correct dimensioneren van een hogedrukfilter helpt een beter evenwicht te creëren tussen filtratiekwaliteit, energieverbruik, onderhoudsfrequentie en apparatuurbescherming. Een te klein filter kan te maken krijgen met een overmatige drukval en een snelle verontreinigingsbelasting, terwijl een onnodig te grote eenheid de aanschaf- en onderhoudskosten kan verhogen.
Wuxi Yuanmei richt zich op filtratieoplossingen voor veeleisende industriële omgevingen waar drukweerstand, contaminatiebeheersing en stabiele stroming nauw met elkaar verbonden zijn. De filtratietechnologie omvat hogedruktoepassingen en nauwkeurige persluchtbehandeling, waarbij productontwikkeling wordt ondersteund door test- en kwaliteitscontrolemogelijkheden.
De meest effectieve selectie is daarom niet noodzakelijkerwijs het grootste of beste filter dat beschikbaar is. Het is het filter dat voldoende drukcapaciteit, voldoende stroomprestaties, passende filtratieprecisie, compatibele materialen en beheersbaar drukverlies biedt voor de beoogde bedrijfsomstandigheden.
Werkdruk en debiet zijn fundamentele uitgangspunten. Zij bepalen of het filter veilig kan functioneren en tegelijkertijd voldoende filtercapaciteit biedt. De filtratieprecisie, temperatuur, drukval en vloeistofcompatibiliteit moeten vervolgens worden beoordeeld op basis van de toepassing.
Niet noodzakelijkerwijs. Een hogere drukvereiste heeft vooral invloed op de sterkte van de behuizing, de afdichting en het verbindingsontwerp. De filtergrootte is directer gerelateerd aan de stroomsnelheid en de gewenste drukval. Beide factoren moeten samen worden geëvalueerd bij het selecteren van filtratieapparatuur.
De drukval vertegenwoordigt de weerstand die ontstaat wanneer het medium door het filter stroomt. Overmatig drukverlies kan de werklast van de compressor verhogen en de bedrijfsefficiëntie verminderen. Het monitoren van het drukverschil helpt ook bij het identificeren wanneer een filterelement zwaar belast raakt.
De levensduur is afhankelijk van de concentratie van verontreinigende stoffen, stromingsomstandigheden, filtratiemedia, effectief filtratiegebied en onderhoudspraktijken. Een juiste dimensionering en selectie van de filtratieprecisie op basis van de daadwerkelijke toepassing kan voortijdige elementbelasting helpen voorkomen.
Geef minimaal de werkdruk, maximale druk, stroomsnelheid, medium, temperatuur, vereiste filtratieprecisie, verbindingsvereisten en verwachte bedrijfsomstandigheden op . Dankzij meer volledige informatie kan de fabrikant een filtratieoplossing aanbevelen die de drukcapaciteit, de stroomprestaties en de bedrijfsvereisten op de lange termijn in evenwicht houdt.
